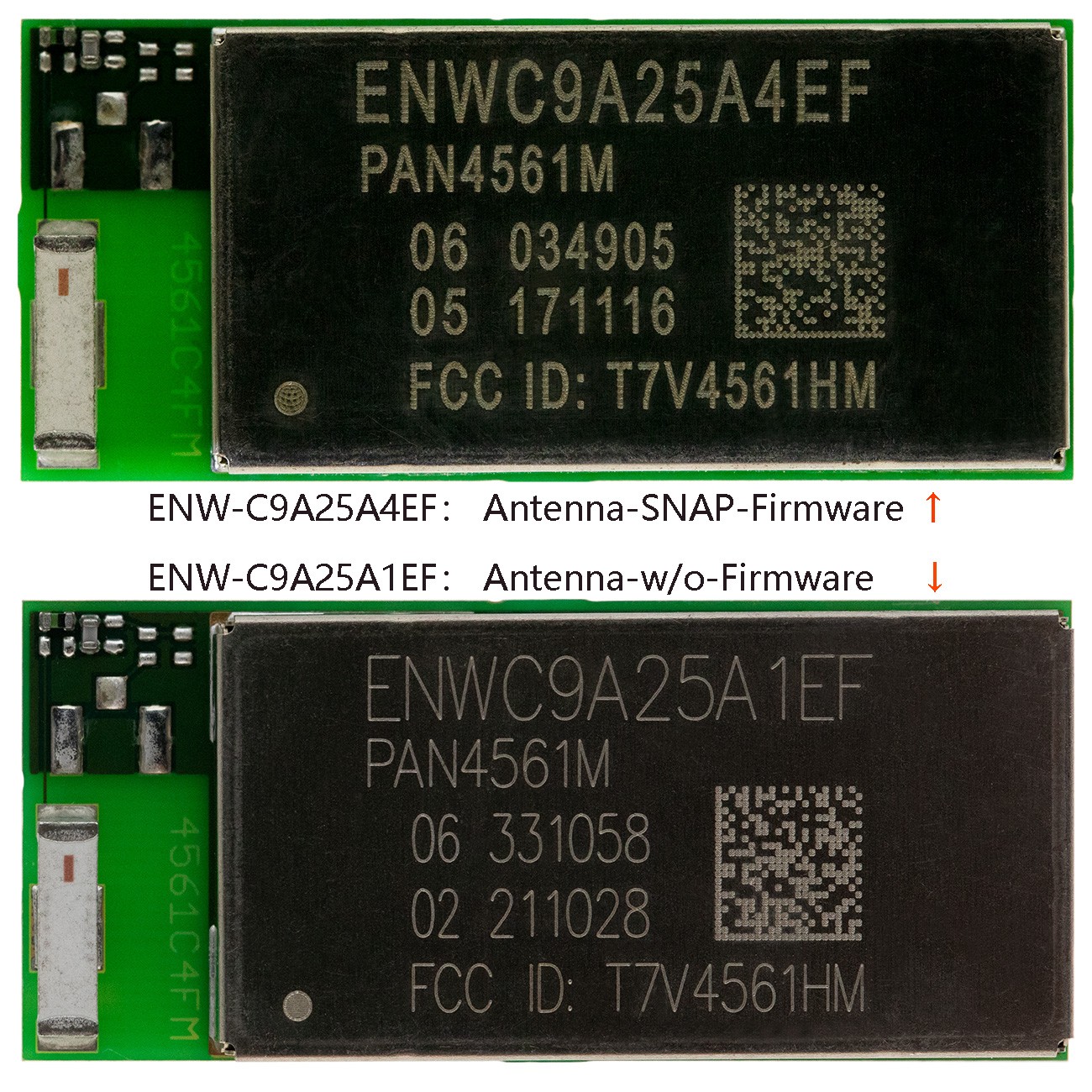

ENWC9A25A4EF 2.4GHz ISM 射频模块 62 脚 SMD T/R

主要特征

具有微控制器和参考振荡器的短距离 2.4GHz ISM 频段收发器

为使用 IEEE802.15.4 数据包结构的无线节点提供完整的硬件

尺寸紧凑（35.0mm x 15.0mm x 3.8mm）

3 种天线选项：板载陶瓷天线、外接天线。天线连接到单端口 50Y 或天线插头

16 个可选通道，2.4 GHz 频段 250 kbps

低功耗模式可延长电池寿命

高灵敏度为 -102 dBm（典型值）1% 数据包错误率 (PAN4561H /M)

最大 +20 dBm 输出功率（PAN4561H）

可编程输出功率超过 30 dB 范围

低电源电压（2.7V 至 3.4V，3.0V 典型值）

工作温度范围 -40°C 至 +85°C

链路质量和畅通通道评估能力

60k 闪存和 4k RAM 内存

8 通道 10 位 A/D 转换器，可快速轻松地将模拟输入（例如温度、压力和液位）转换为数字值。

5 通道 16 位定时器/脉宽调制 (TPM) 输出

BDM端口可直接下载编程

总共 39 条数字 I/O 线，大部分带有可编程上拉电阻，少数带有高电流驱动器。

低功耗模式可延长电池寿命

低电量警告

低电压检测/复位

符合 FCC 第 15 部分

型号 ENWC9A25A4EF

类别 无线模块和适配器 - RF 模块 - RF 收发器 - 2.4GHz 及以上 ISM 频段

标题 射频收发器，0.25MBPS，60/72MA，3.4V

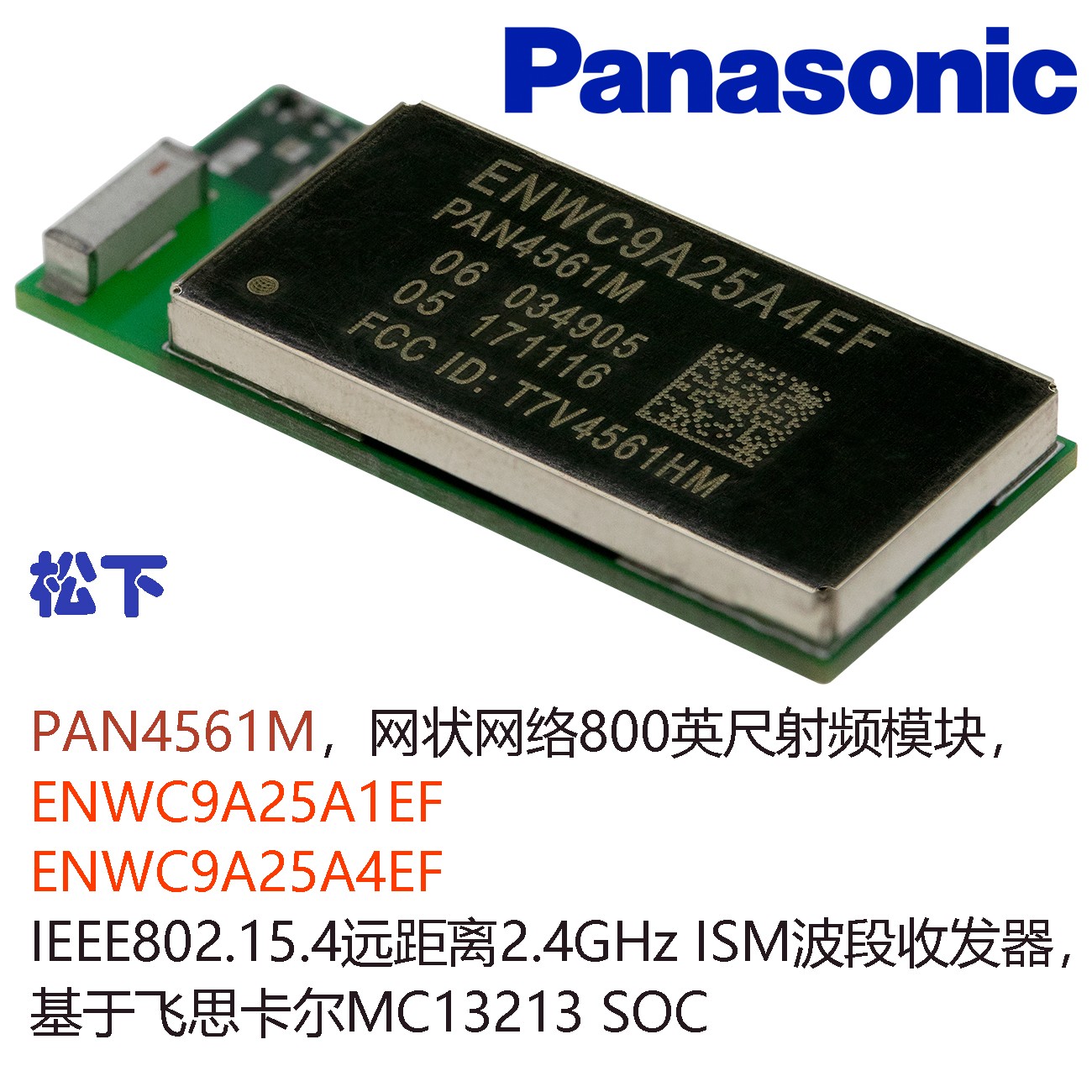

描述 PAN4561M 模块是一款短距离、低功耗、2.4GHz ISM 频段收发器，其中包括一个完整的 802.15.4 物理层 (PHY) 调制解调器，专为 IEEE 802.15.4 无线标准而设计，以及一个带有参考振荡器的适当微控制器 (MCU)，可提供针对短距离数据链路和网络的经济高效的解决方案。该模块基于飞思卡尔 MC13213 SOC，功能齐全，具有 39 条 I/O 线路，可互换并共享通用的封装和软件。对于中距离应用，PAN4561M 使用低噪声放大器和 10dBm 功率放大器进行了优化，可提供更长的距离并节省功耗。PAN4561M 在 1% 的数据包错误率下通常具有 -102dBm 的高灵敏度。应用包括无线传感器和执行器网络、工业系统中的远程控制和电线更换。
