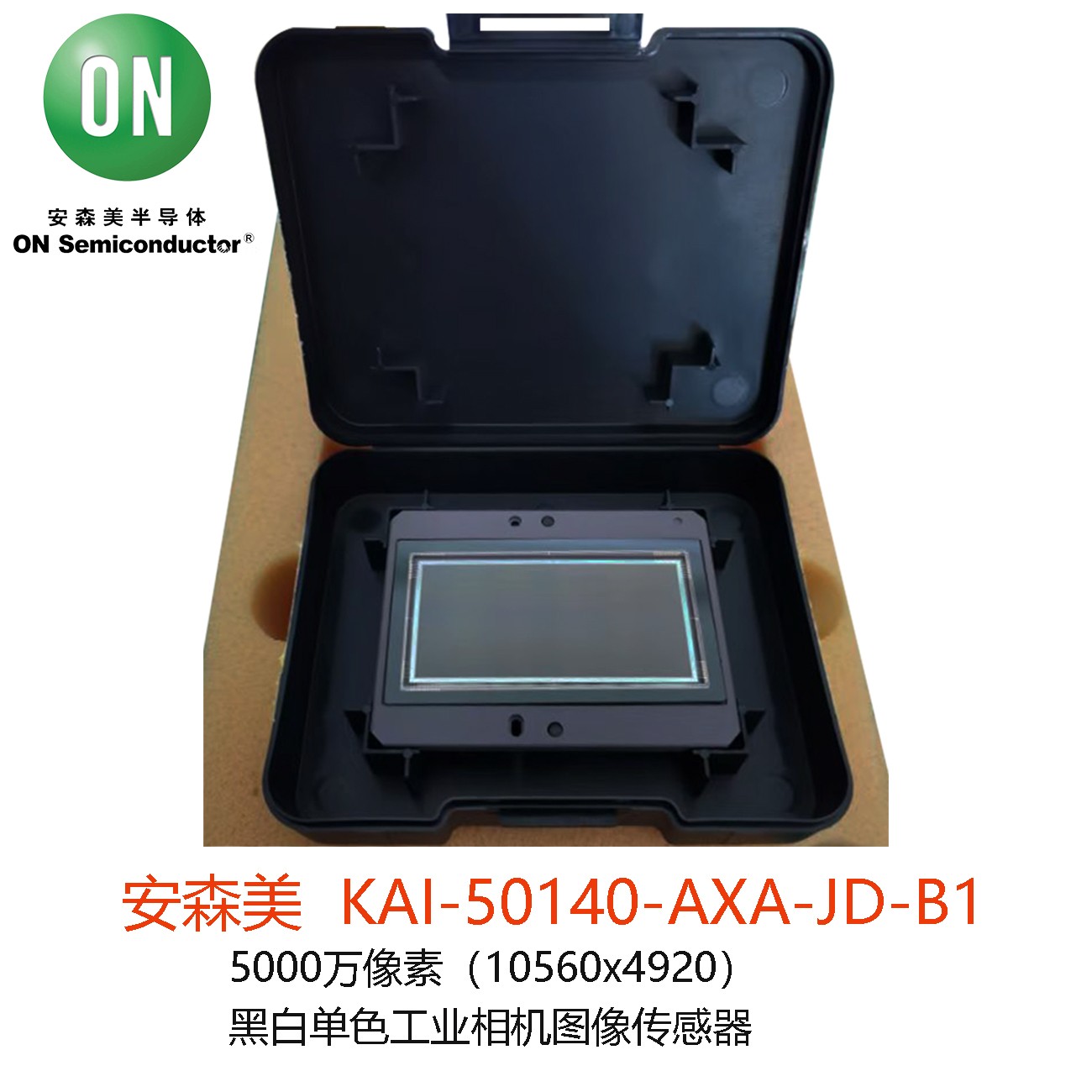

KAI-50140-AXA-JD-B1安森美ONSEMI黑白单色CCD图像传感器，宽高2.18:1，5000万像素，10480×4840@4fps，用于工业相机

KAI-50140-AXA-JD-B1，黑白单色，安森美ONSEMI CCD图像传感器，宽高2.18:1，5000万像素，10480×4840@4fps，用于工业相机，大像素单元高像素大尺寸CCD

描述

KAI-50140图像传感器是一个5000万像素的逐行扫描行间传输CCD图像传感器，宽高比为2.18:1，这个比例非常适合检查现代智能手机上常见的显示屏。利用4.5μm像素设计，提供70%的分辨率提高，与KAI-29050和KAI-29052器件相比，KAI-50140提供了出色的图像均匀性和宽动态范围。灵活的输出架构支持1、2或4个输出，可实现高达每秒4帧的全分辨率读出，真正的电子快门可在广泛的曝光时间范围内实现无运动伪影的图像捕获。

通用规范

 ● 参数/典型值

 ● 架构线：CCD，逐行扫描

 ● 总像素数：10560 (H) × 4920 (V)

 ● 有效像素数：10480 (H) × 4840 (V)

 ● 活动像素数：10440 (H) × 4800 (V)

 ● 像素尺寸：4.5 m (H) × 4.5 m (V)

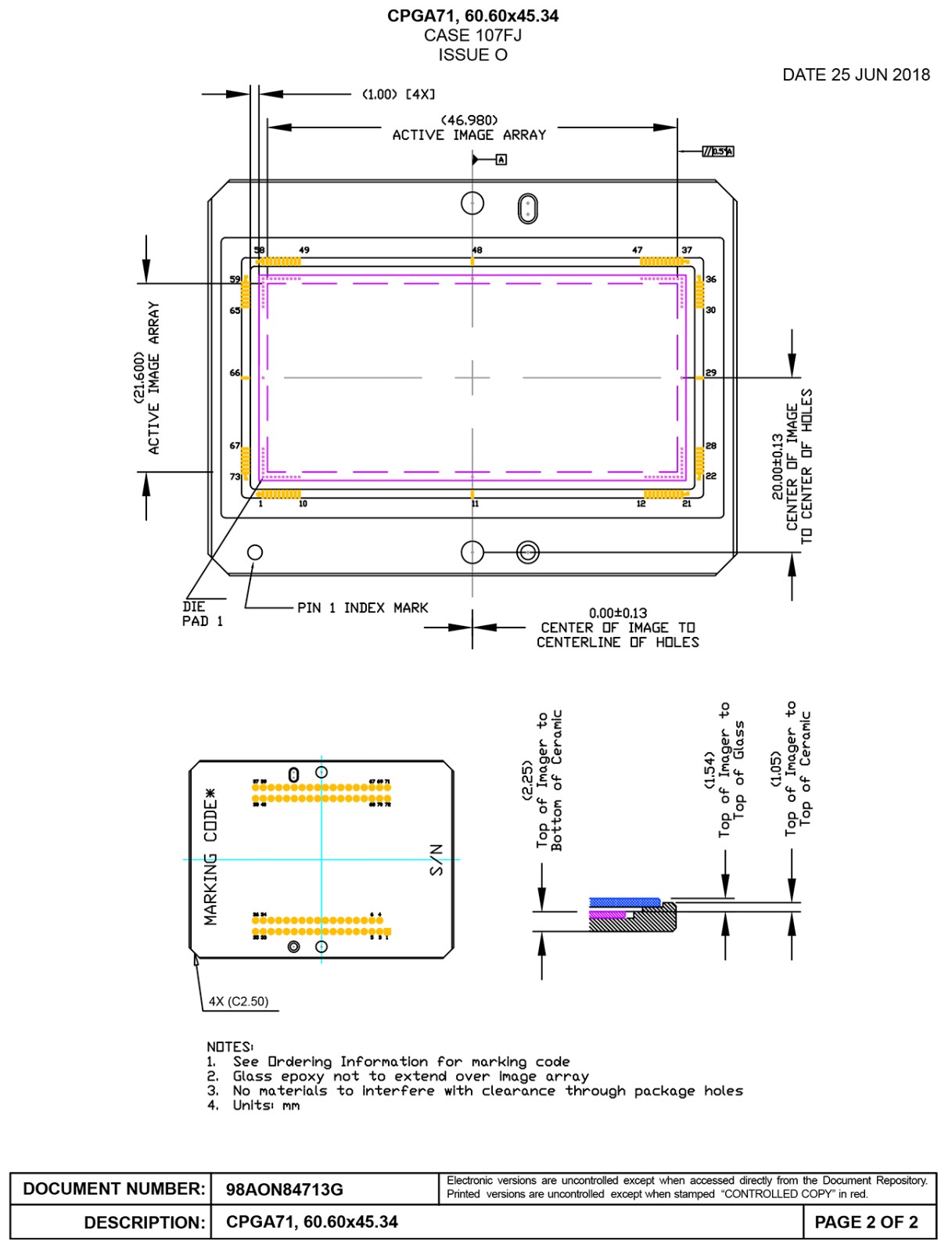

 ● 有效图像尺寸：46.98 mm(高)× 21.60 mm(宽)

      51.71 mm(焦距)

      645 1.3×光学格式

 ● 宽高比：2.175:1

 ● 输出数量：1、2或4

 ● 充电容量：13000个电子

 ● 输出灵敏度：42 μV/e

 ● 量子效率

      Pan (-AXA， -QXA)：45%

      R g b (-fxa， -qxa)：27% 34% 37%

 ● 读取噪声(f = 40 MHz)：13个电子rms

 ● 暗电流

      光电二极管：7电子/ s

      VCCD：50电子/ s

 ● 动态范围：60 dB

 ● 电荷转移效率：0.999999

 ● 盛开抑制：> 300倍

 ● 涂抹：-98 dB

 ● 图像滞后：< 10个电子

 ● 最大像素时钟速度：60mhz

 ● 最大帧速率

      四轴输出：3.9 fps

      双输出：2.0 fps

      单输出：1.1 fps

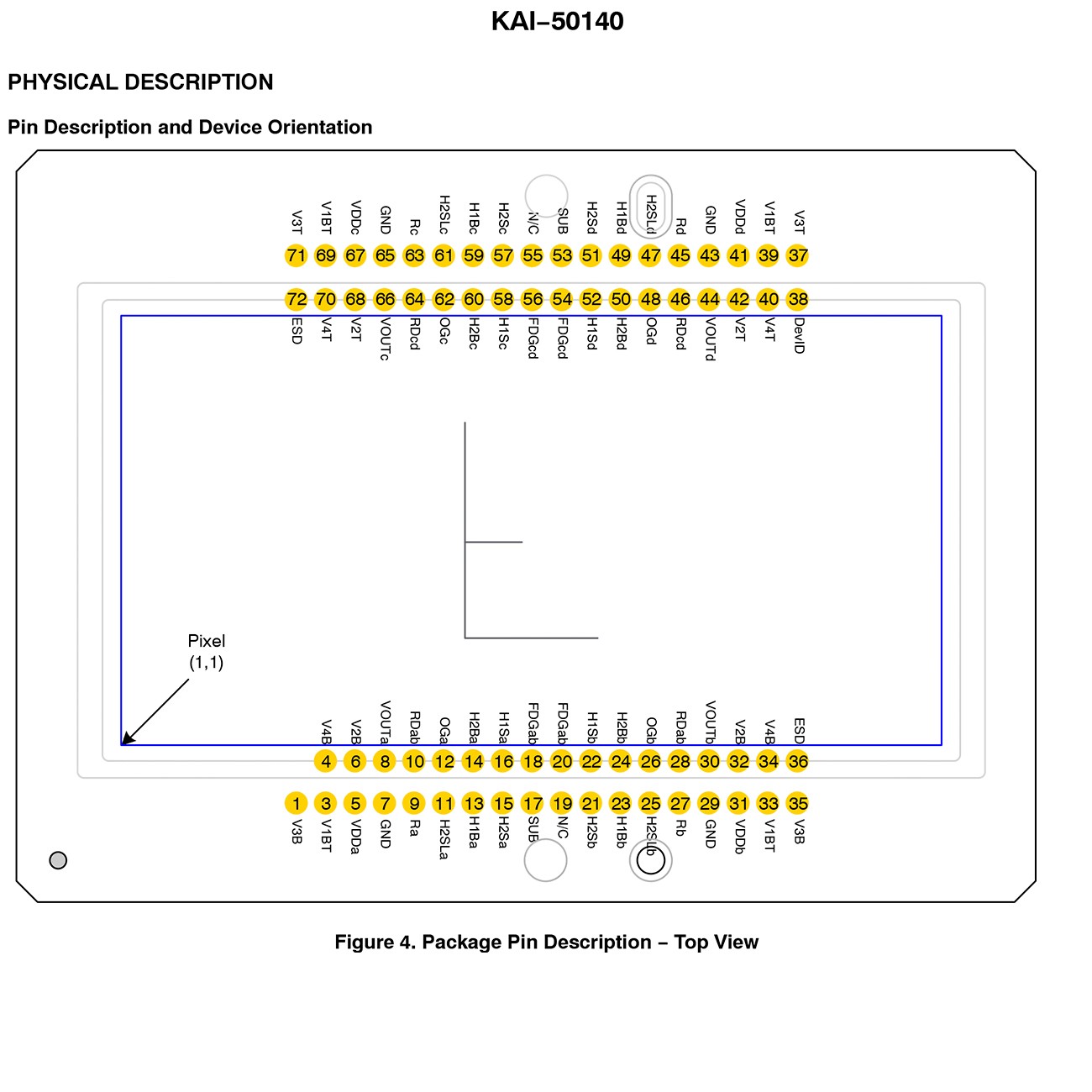

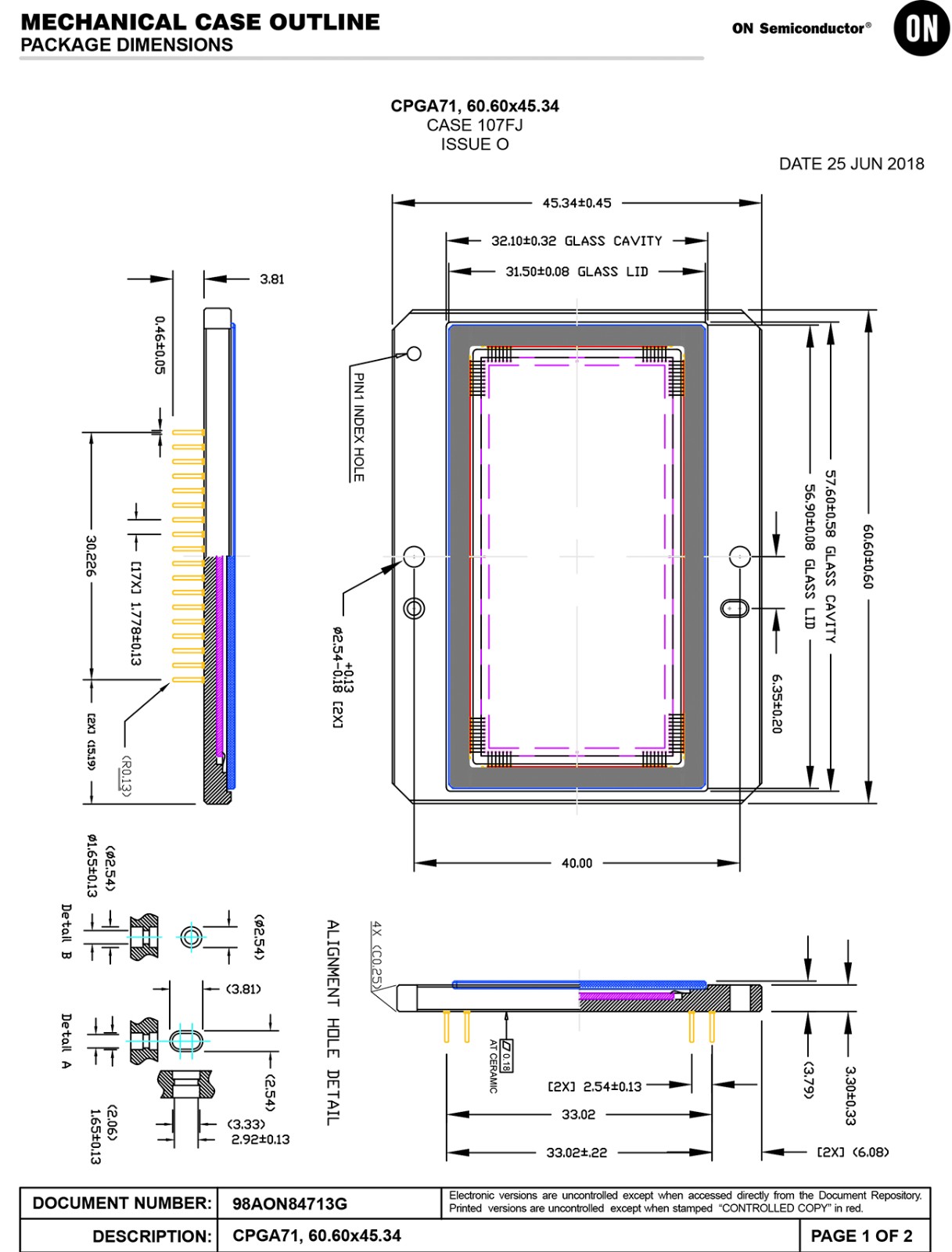

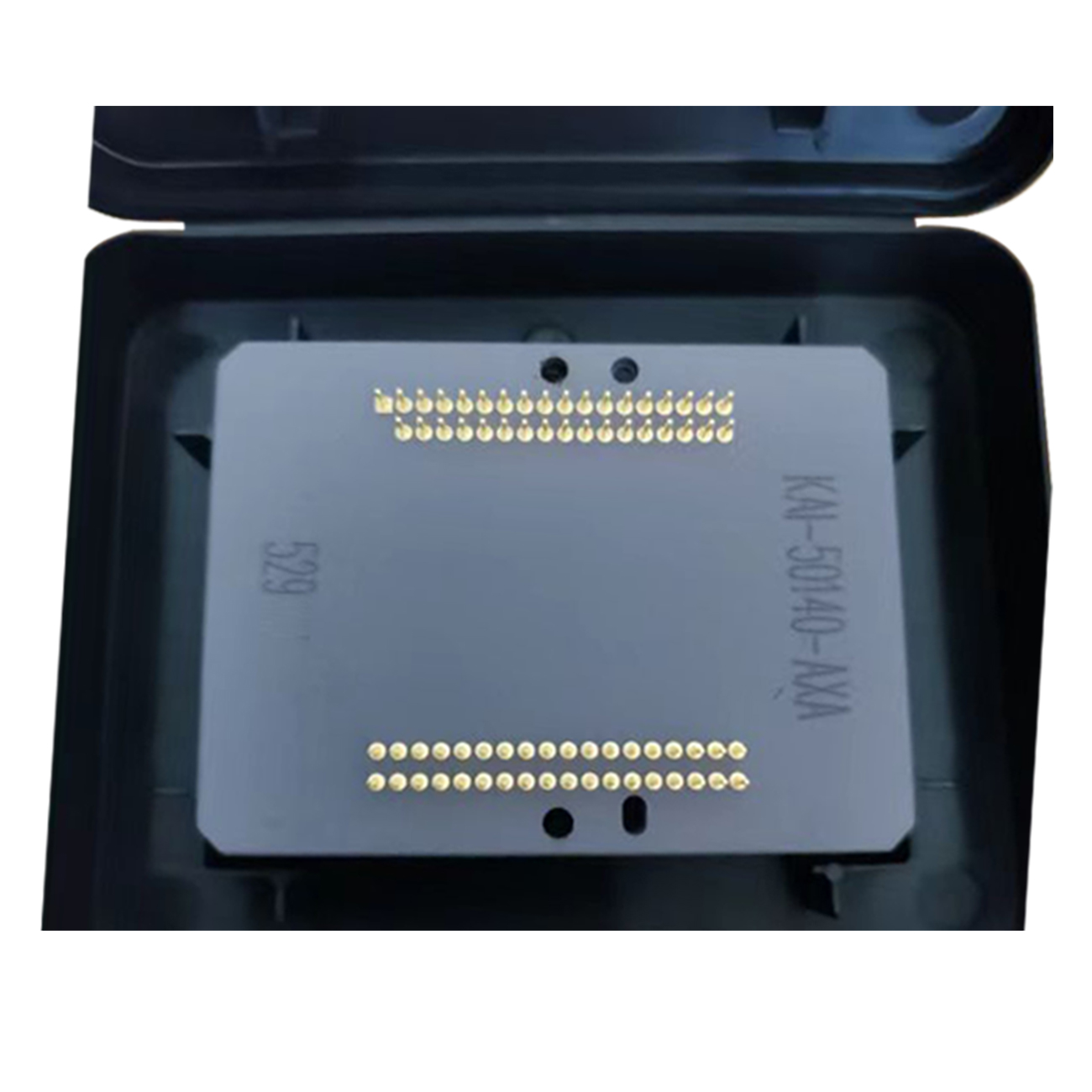

 ● 封装：72针PGA

 ● 覆盖玻璃：AR涂层，双面，密封，透明玻璃，胶带

订购信息

零件号，说明，标记代码:KAI-50140-AXA

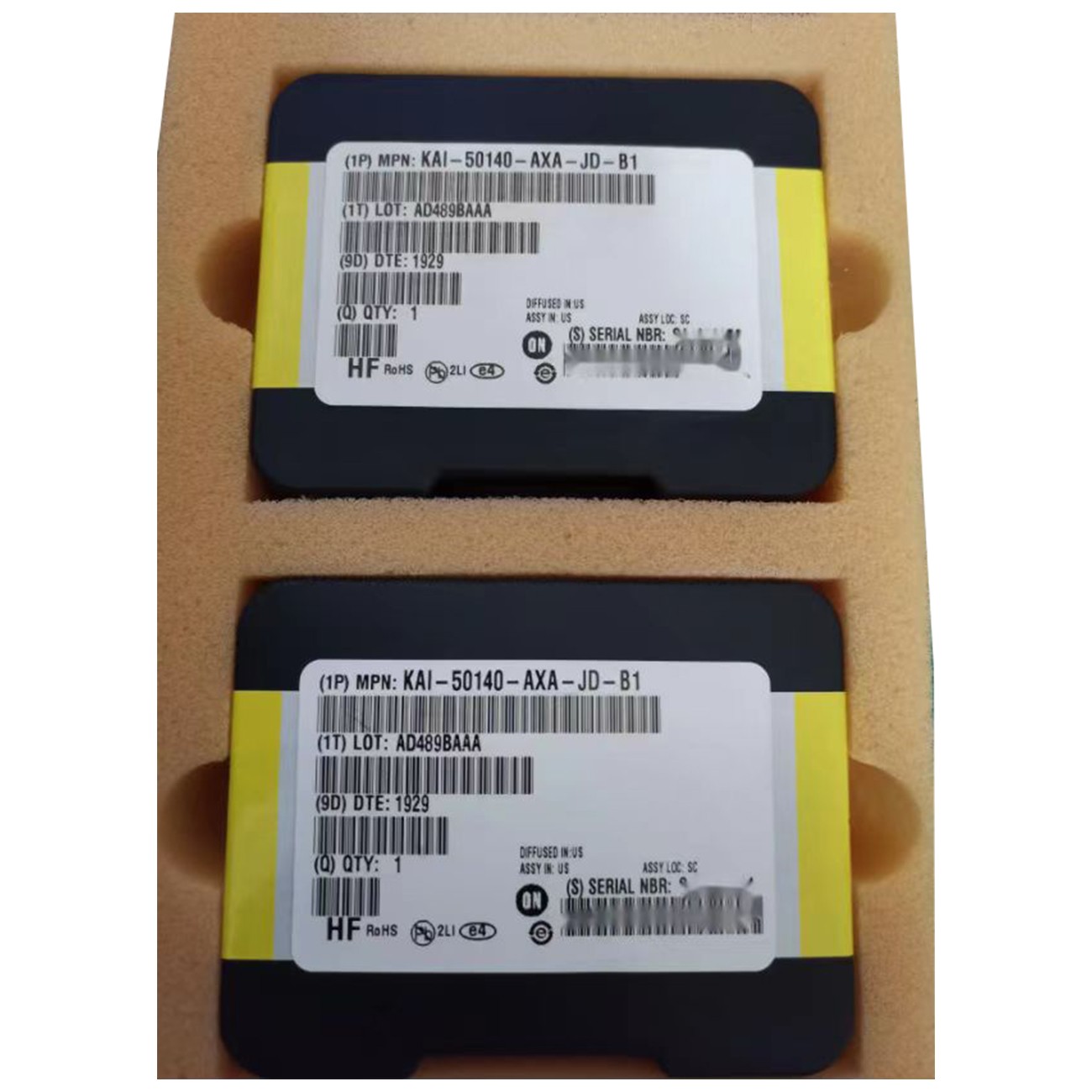

 ● KAI-50140-AXA-JD-B1，单色，特殊微透镜，PGA封装，两面涂AR涂层的密封透明玻璃，一级

 ● KAI-50140-AXA-JD-B2，单色，特殊微透镜，PGA封装，双面AR涂层密封透明玻璃，2级

 ● KAI-50140-AXA-JD-AE，单色，特殊微透镜，PGA封装，双面AR涂层密封透明玻璃，工程级

 ● KAI-50140-AXA-JP-B1，单色，特殊微透镜，PGA封装，胶带透明玻璃(无涂层)，一级

 ● KAI-50140-AXA-JP-B2，单色，特殊微透镜，PGA封装，胶带透明玻璃(无涂层)，2级

 ● KAI-50140-AXA-JP-AE，单色，特殊微透镜，PGA封装，胶带透明玻璃(无涂层)，工程级

零件号，说明，标记代码:KAI-50140-FXA

 ● KAI-50140-FXA-JD-B1, Gen2 Color(拜耳RGB)，特殊微透镜，PGA封装，双面AR涂层密封透明玻璃，1级
